拓扑图

启用和禁用STP

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname SWA //先重命名下

[SWA]

在SWA上警用和启用STP,默认是开启的

[SWA]stp disable //关闭STP

[SWA]dis stp //查看STP协议状态

[SWA]stp enable //开启STP

[SWA]dis stp

修改交换机STP模式

华为所有X7XXX系列交换机,默认都是MSTP多生成树协议,在SWA和SWB上修改成STP。

[SWA]stp mode ?

mstp Multiple Spanning Tree Protocol (MSTP) mode

rstp Rapid Spanning Tree Protocol (RSTP) mode

stp Spanning Tree Protocol (STP) mode

[SWA]stp mode stp //修改成生成树协议STP

SWB一样

修改桥优先级,控制根桥选举

在SWA上修改桥优先级,配置SWA为根桥

[SWA]stp priority ? //修改桥优先级,访问0-61440,输入值必须是4096的倍数

INTEGER<0-61440> Bridge priority, in steps of 4096

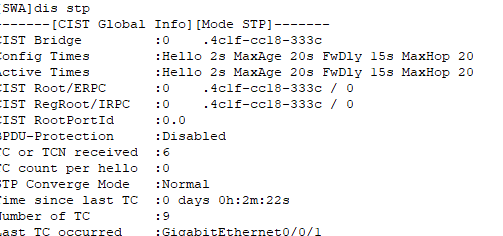

[SWA]stp priority 0 修改优先级为0

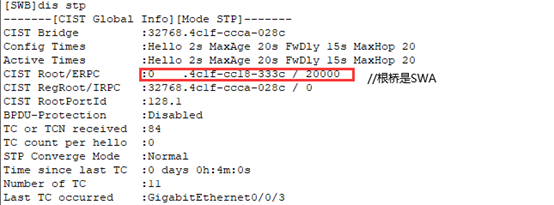

查看SWB

修改端口优先级,控制根端口和指定端口的选举

在SWA上修改端口优先级,让SWB的G0/0/2端口成为根端口

在SWA上有两种方法可以调整优先级:

  • 将G0/0/1的端口优先级调大
  • 将G0/0/2的端口优先级调小

我们将G0/0/1调大

[SWA]int g0/0/1 //进度G0/0/1端口

[SWA-GigabitEthernet0/0/1]stp port priority ? //优先级按16的倍数调整(默认128

INTEGER<0-240> Port priority, in steps of 16



[SWA-GigabitEthernet0/0/1]stp port priority 240 //我们修改为240,大于128

[SWA-GigabitEthernet0/0/1]quit

SWB上看到G0/0/2变成了根端口

修改端口开销,控制根端口和指定端口的选举

在SWB上修改端口开销,让SWB的G0/0/2成为根端口

[SWB]dis stp int g0/0/1


G0/0/1和G0/0/2的端口开销一样的,无法比较哪个端口到根桥总路径开销更小。

我们把G0/0/1的端口开销改为30000,大于G0/0/2的开销

[SWB]int g0/0/1

[SWB-GigabitEthernet0/0/1]stp cost ?

INTEGER<1-200000000> Port path cost



[SWB-GigabitEthernet0/0/1]stp cost 30000

[SWB-GigabitEthernet0/0/1]quit

现在修改了开销后,G0/0/2是根端口

配置边缘端口

将SWA和SWB的G0/0/3配置为边缘端口,方法都一样,这里就配下SWA了。

[SWA]int g0/0/3

[SWA-GigabitEthernet0/0/3]stp edged-port enable //配置0/3端口为边缘端口
