备注:由于是别人分享给笔者的文档 排版可能不太整洁 等下次出完成的



  1. vRNI 部署



  1. 部署VRNI platform,导入OVF,根据提示进行配置
  2. 开机后通过https连接,输入License
  3. 生成 Proxy VM 的共享密钥,复制此密钥,然后通过vCenter 导入 Proxy的文件,根据提示输入密钥及网络配置









当检测到Proxy 后,点击Finish完成安装。



输入vRNI 网址,使用默认用户名 admin@local以及密码 admin 登陆

  1. 配置VC





需要开启vCenter 的IPFIX功能来获取所有虚拟化网络的流信息,进而分析出流量路径,虚拟机之间的网络关联性。

  1. 配置NSX

需要启用Controller以及NSX Edge来获取NSX二层和三层的逻辑网络结构。





  1. 查看流量TOP排行

示例1:

选中 “Path and Topology”,按需求选中VXLAN网络或者VLAN网络。



选择目标VXLAN/VLAN。



点击确定后可以看到如下图例:





示例2:

直接在搜索框输入vlan,按空格后系统会自动显示可选项,选中vlan-12,点击🔍放大镜搜索



选中搜索到的vlan-12 entity



可以看到VLAN相关的top排行



  1. 流量路径分析

示例: 某虚拟机出往互联网的流量路径



示例2:

VXLAN 网络到传统VLAN网络的路径(因为vRNI暂不支持H3C交换机,无法获取VLAN网关的配置信息



  1. Plan Security



流量路径

按照VM 的方式查看流量路径,可以看到东西流量占比,每个VM和其他哪些VM有交互等。



点击某个虚拟机,可以看到详细的流量信息:



点击Count of Flow,可以查看此虚拟机和其他所有对象的详细流量信息:

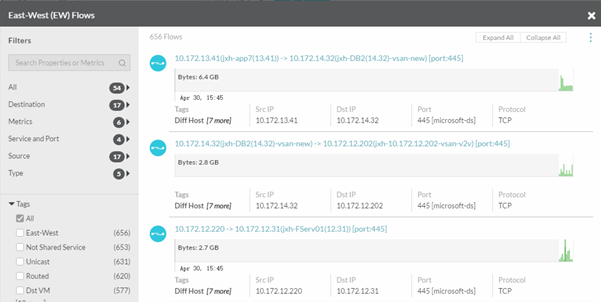

东西流量情况(数据中心内的流量)

东西流量包含虚拟化所有网段之间的流量,此虚拟化网段可能也在物理服务器上使用。



下图中,第一条信息为VXLAN 虚拟机到 VXLAN虚拟机的流量

第二条为VXLAN 虚拟机到 VLAN 虚拟机的流量

第三条为物理服务器到 VXLAN虚拟机的流量

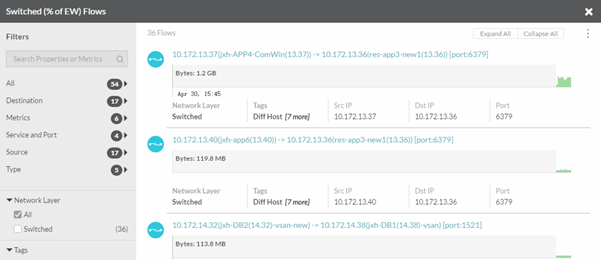

二层交互流量



三层交互流量





  1. NSX 网络环境健康分析

使用NSX manager参数可以查看NSX环境的健康分析



图中环境显示NSX manager版本为6.2.2,但是部分主机NSX使用6.2.1版本,需要升级。



vRNI 会自动检查NSX相关的40项配置问题,帮助分析网络故障



还可以看到所有受影响的组件,例如VM、主机等。
