华为HCIA实验-静态路由器配置

王哥哥 网络学习 252 次浏览 没有评论

拓扑图

静态路由配置

AR1

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname AR1

[AR1]interface s1/0/0

[AR1-Serial1/0/0]ip add 12.1.1.1 24

[AR1-Serial1/0/0]int lo 0

[AR1-LoopBack0]ip add 11.1.1.1 24

AR2

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname AR2

[AR2]int s1/0/0

[AR2-Serial1/0/0]ip add 12.1.1.2 24

[AR2-Serial1/0/0]int g0/0/0

[AR2-GigabitEthernet0/0/0]ip add 100.1.1.2 24

AR3

<Huawei>system-view

[Huawei]sysname AR3

[AR3]int g0/0/0

[AR3-GigabitEthernet0/0/0]ip add 100.1.1.3 24

[AR3-GigabitEthernet0/0/0]int lo 0

[AR3-LoopBack0]ip add 33.1.1.1 24

AR4

<Huawei>system-view

[Huawei]sysname AR4

[AR4]int g0/0/0

[AR4-GigabitEthernet0/0/0]ip add 100.1.1.4 24

[AR4-GigabitEthernet0/0/0]int lo 0

[AR4-LoopBack0]ip add 44.1.1.1 24

查看接口状态

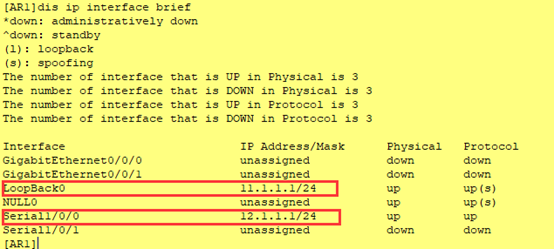

[AR1]dis ip interface brief

检查链路连通性

此时,AR1 要与网络33.1.1.0通信,需要AR1上有去该网段的路由信息。AR3也要有回来AR1的信息。

在AR1,AR2,AR3上配置静态路由

在AR1上配置去100.1.1.0/24和33.1.1.0/24的静态路由,下一跳设置AR2的接口地址12.1.1.2

[AR1]ip route-static 33.1.1.0 24 12.1.1.2

[AR1]ip route-static 100.1.1.0 24 12.1.1.2

查看AR1的路由表

[AR1]dis ip routing-table

在AR3上配置

[AR3]ip route-static 12.1.1.0 24 100.1.1.2

在AR2上配置

[AR2]ip route-static 33.1.1.0 24 100.1.1.3

AR1上测试

默认静态路由配置

现在要求AR1的Lo0 11.1.1.1/24的地址要和AR4的Lo 44.1.1.1/24的地址相互通信,在AR4上配置默认路由,AR2和AR1上也要配置静态路由

[AR4]ip route-static 0.0.0.0 0 100.1.1.2

[AR2]ip route-static 11.1.1.0 24 12.1.1.1

[AR2]ip route-static 44.1.1.0 24 100.1.1.4

[AR1]ip route-static 44.1.1.0 24 12.1.1.2

检查路由信息

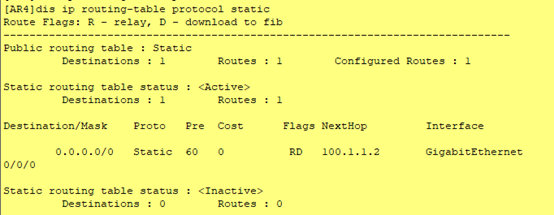

[AR4]dis ip routing-table protocol static

在AR1上带源地址11.1.1.1测试
