华为HCIA实验-三层路由

王哥哥 网络学习 4,687 次浏览 没有评论

拓扑图

三层路由,交换机改成三层交换机即可,在三层交换机上生成路由表。

SW1配置

<Huawei>system-view

[Huawei]sysname SW1

[SW1]vlan batch 100 200



[SW1-Vlanif200]int g0/0/1

[SW1-GigabitEthernet0/0/1]port link-type access

[SW1-GigabitEthernet0/0/1]port default vlan 100



[SW1]int g0/0/2

[SW1-GigabitEthernet0/0/2]port link-type access

[SW1-GigabitEthernet0/0/2]port default vlan 200



[SW1-GigabitEthernet0/0/2]int Vlanif 100        //进入Vlanif模式,直接配置IP地址。

[SW1-Vlanif100]ip add 192.168.10.1 24

[SW1-Vlanif100]int Vlanif 200

[SW1-Vlanif200]ip add 192.168.20.1 24



[SW1-GigabitEthernet0/0/1]int e0/0/22

[SW1-Ethernet0/0/22]port link-type trunk

[SW1-Ethernet0/0/22]port trunk allow-pass vlan 100 200

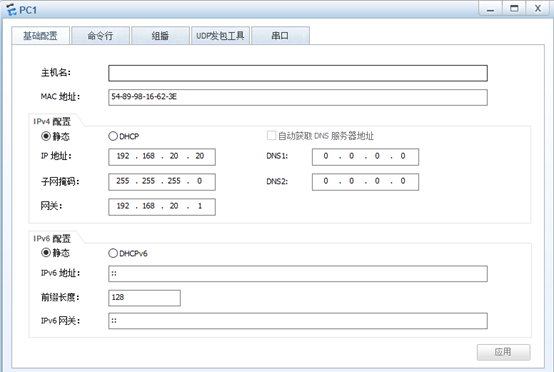

PC配置

测试
